Аппарат SWISS DolorClast для ударно-волновой терапии.

Оборудование - ударные волны

Оборудование EMS, использующее радиальные ударные волны

Радиальные ударные волны производятся с помощью пневматического генератора – рукоятки. Его энергия передается непосредственно к коже путем преобразования пневматической энергии в энергию ударной волны. Этот энергетический поток проходит от точки контакта на поверхности кожи на пораженные участки ткани. В отличие от сфокусированных ударных волн, энергия радиальной волны распространяется по радиальному расширению, подобно кругам на воде, на всю область, где возникает боль. Радиальная ударно-волновая терапия по методу SWISS DolorClast от EMS является подходящим решением для лечения зон, расположенных рядом с поверхностью кожи. Рукоятка – манипулятор состоит из нескольких основных элементов – корпуса рукоятки с ударным механизмом; счетчика пневматических импульсов, интегрированного в корпус рукоятки; шланга, соединяющего рукоятку с аппаратом DolorClast и сменного аппликатора, передающего энергию удара на тело пациента. Рукоятки для аппаратов DolorClast подразделяются на два типа – Radial (с кольцами синего цвета) и Power + (с кольцами красного цвета). Основным отличием рукоятки Power + является глубина проникновения (до 45 мм) и величина энергии ударной волны (до 0,55 мДж/мм2) по сравнению с рукояткой Radial вследствие увеличенного размера ударного механизма. Кроме того, в комплект поставки рукоятки Power + входит расширенный набор аппликаторов (включая фокусный аппликатор диаметром 15 мм и аппликатор Planar диаметром 36 мм).

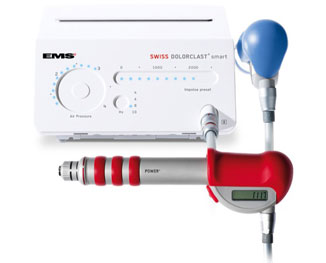

Аппарат SWISS DolorClast SMART

• Основные параметры радиальных экстракорпоральных ударных волн для оборудования EMS DolorClast:

• - Время нарастания составляет около 3 мкс (для радиального наконечника Radial с аппликатором диаметром 15 мм при рабочем давлении - 4 бара)

• - Положительный пик давления составляет примерно 10 МПа (для радиального наконечника Radial с аппликатором диаметром 15 мм при рабочем давлении - 4 бара)

• - Максимальная плотность потока энергии составляет 0,18 mJ/mm2 - для радиального наконечника Radial, и 0,55 mJ/mm2 - для наконечника Power +.

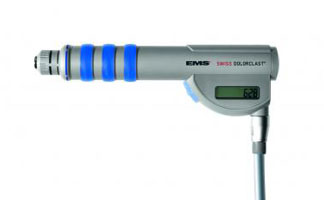

Рукоятка EMS Radial		Рукоятка EMS Power +

Рукоятки Radial и Power + подходят для всех типов аппаратов семейства EMS SWISS DolorClast.
